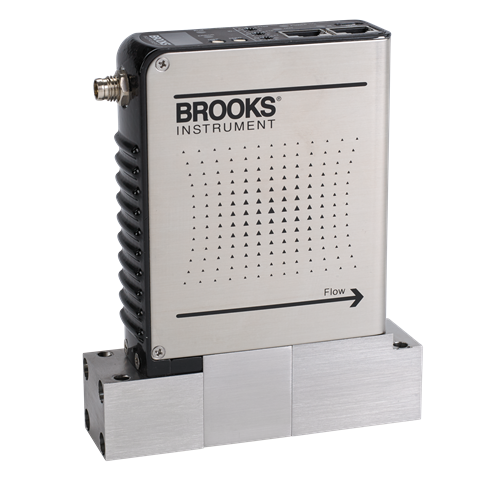

Die ganze Leistung. Keine der Einschränkungen.
Reduzierte Messunsicherheit
Integrierte ΔP-Sensoreinheit
Geeignet für alle Prozessbedingungen
Element mit laminarer Strömung
Präzise und wiederholbare Gaszufuhr
Nachgeschaltete Ventilarchitektur
100-fache Verbesserung der Ventil-Leckrate
Entwickelte PCTFE-Dichtfläche
Reduzierte Messunsicherheit
Ein echter Differenzdrucksensor. Hervorragende Durchflussmessgenauigkeit und Wiederholbarkeit.

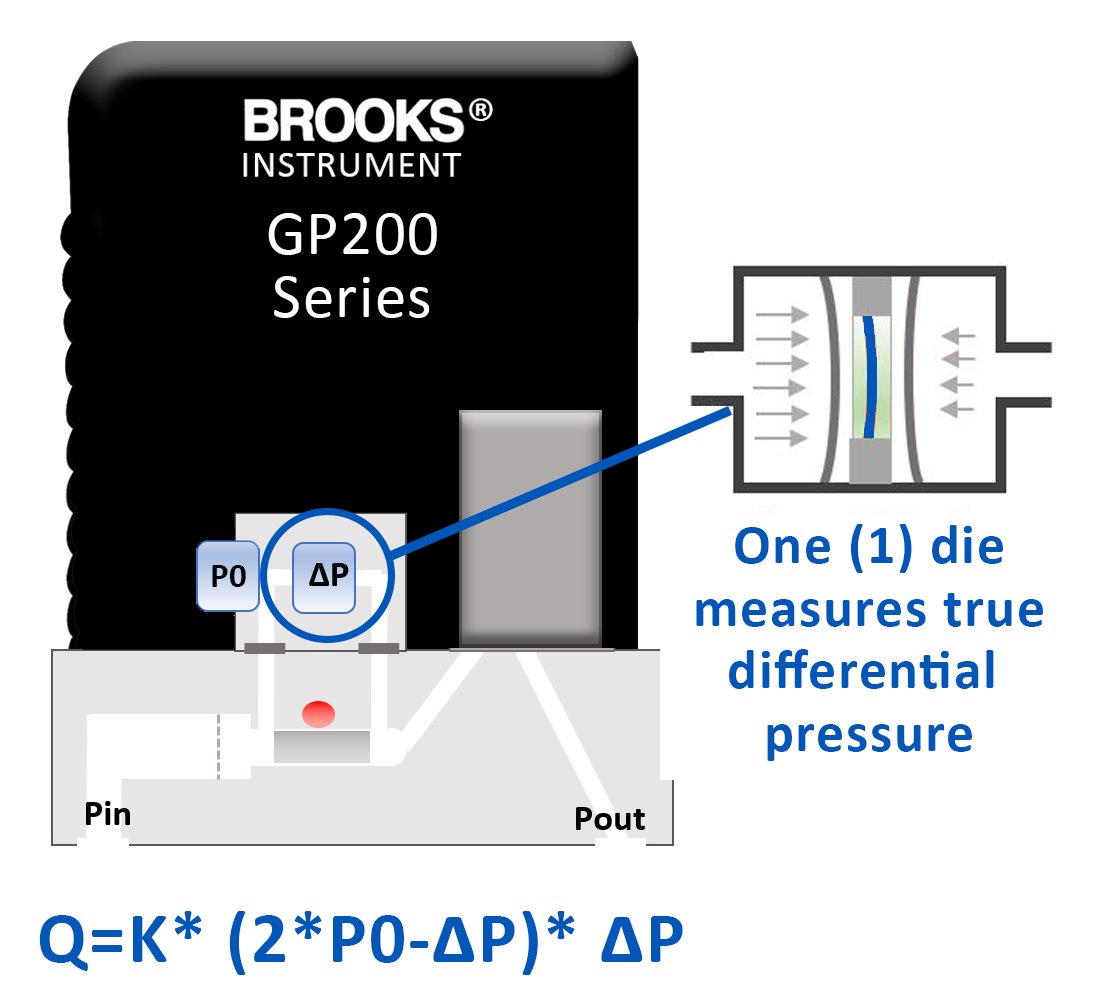

Herkömmliche druckbasierte MFCs verwenden zwei Absolutdrucksensoren zur Berechnung des Druckabfalls. Die GP200-Serie verwendet einen neuartigen Sensoransatz - eine integrierte Baugruppe aus einem Absolutdrucksensor in Verbindung mit einem echten Differenzdrucksensor (ΔP).
- Dadurch entfällt die Notwendigkeit, eine angepasste Kalibrierung und Temperaturkompensation über zwei separate Absolutdrucksensoren durchzuführen.
- Verhindert unkontrollierte Drifts und Durchfluss-Ungenauigkeiten
- Ermöglicht überlegene Langzeitstabilität
Geeignet für alle Prozessbedingungen
Alle Drücke, alle Gase, alle Prozesse.

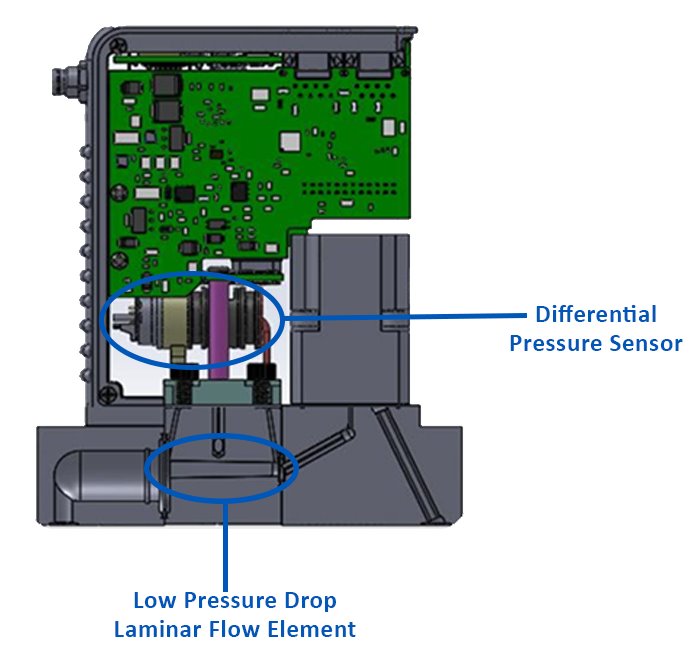

Herkömmliche druckbasierte MFCs erfordern hohe Eingangsdrücke für den Betrieb. Nicht so bei der GP200-Serie - dasLaminar-Flow-Element wurde für einen geringen Druckabfall entwickelt, und derDifferenzdrucksensor ist optimal angeordnet, um eine genaue Durchflussmessung von anspruchsvollen Prozessgasen mit niedrigem Dampfdruck zu ermöglichen, die in der Halbleiterfertigung verwendet werden.
Diese exklusive Architektur macht die GP200-Serie zu einer universellen P-MFC-Lösung, die sowohl für Standarddruck als auch für kritische Gase mit niedrigem Dampfdruck geeignet ist und Genauigkeit und Wiederholbarkeit unter allen Betriebsbedingungen gewährleistet.
- Der typische Eingangsdruck der GP200-Serie liegt bei 35 psia, kann aber je nach Anwendungsfall höher oder niedriger konfiguriert werden.
- Konzipiert für kritische Niederdruck-Prozessgase, darunter:
- BCl3
- C4F6-q
- C4F8
- SiCl4
- Unempfindlich gegen Übersprechen ≤ ±1% vom Sollwert bis zu Eingangsdruckspitzen von 40 psi/sec
Präzise und wiederholbare Gaszufuhr
2,5X schnellere Flussstabilisierung für erhöhten Wafer-Durchsatz.

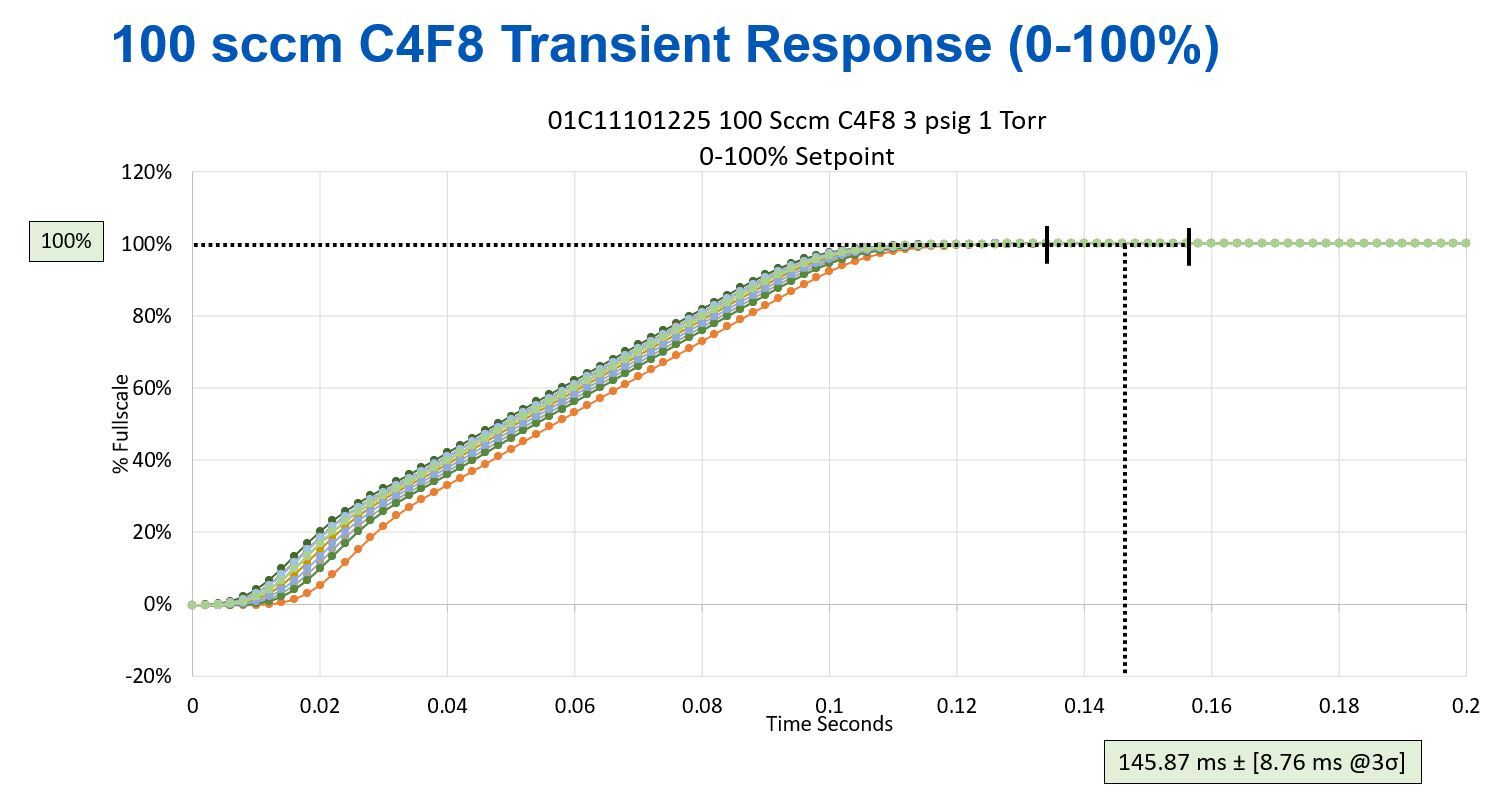

Ultraschnelles, hochgradig reproduzierbares Ansprechverhalten für aufsteigende und absteigende Flussstabilisierungszeit ohne lange Ablasszeitverzögerungen
Die GP200-Serie ist unbeeinflusst von schwankenden Gegendrücken durch gepulste Gaseinspritzung, Mischverteiler und Flussverteiler-Baugruppen. Die exklusive Architektur des nachgeschalteten Ventils ermöglicht es, dass der Fehler unabhängig vom nachgeschalteten Druck ist, indem das Laminar-Flow-Element und der ΔP-Sensor vom nachgeschalteten Übersprechen (Druckschwankungen) isoliert werden. Dies ermöglicht eine Durchflussabgabe an nachgeschaltete Drücke von bis zu 1200 Torr.
Da kein variables internes Gasvolumen verbraucht wird, ermöglicht das nachgeschaltete Ventil ein schnelles Abschalten und Umschalten der Rezeptur-Sollwerte für die gepulste Gaszufuhr. Transiente Schwankungen können sowohl zu Schwankungen der Schichtdicke als auch zu elektrischen Schwankungen führen.

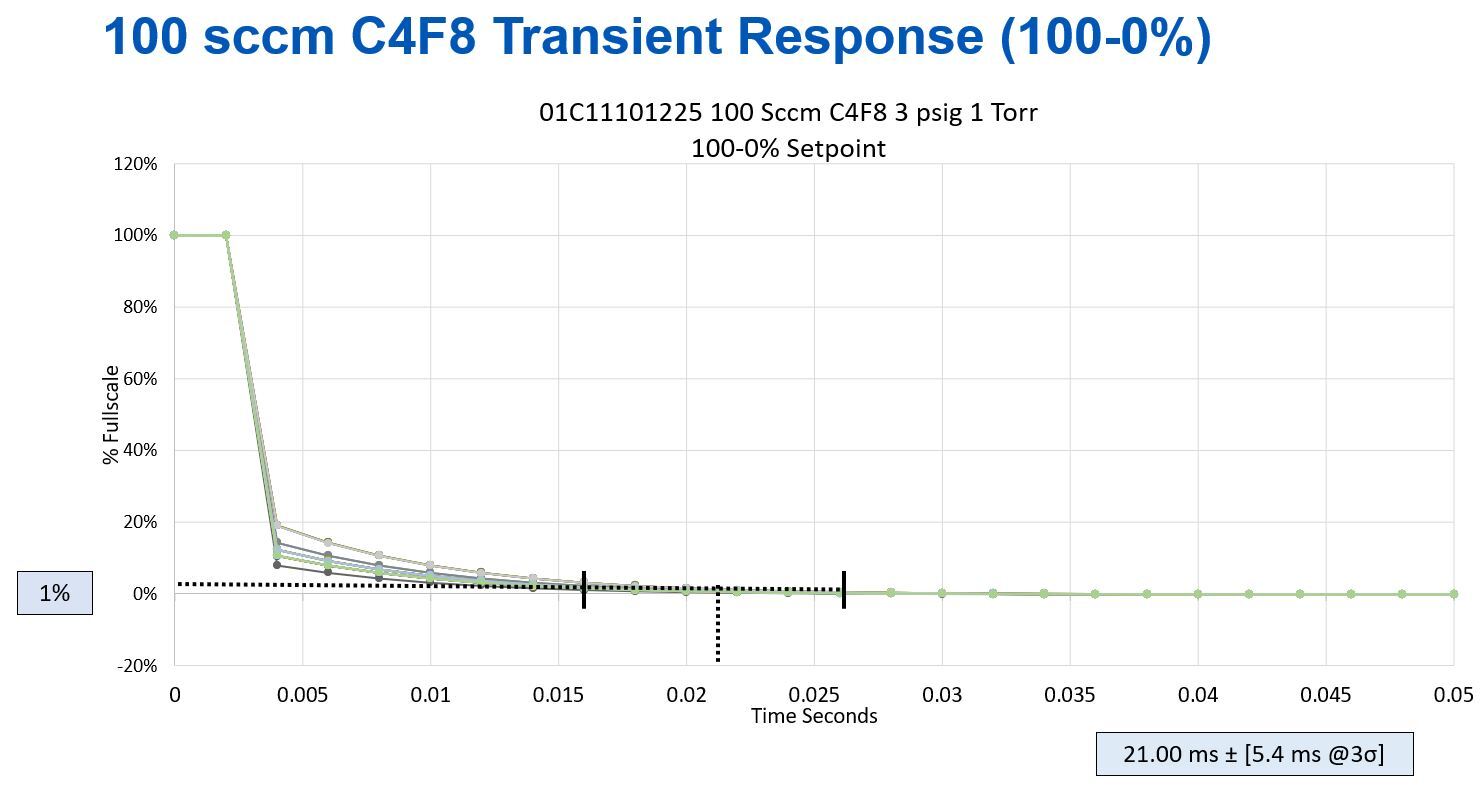

Dasangepasste Einschwingverhalten mit schneller Abwärtsreaktion beseitigt lange Ablasszeitverzögerungen beim Übergang zu Low-Flow-Sollwerten (beseitigt "Tail-Effekte").
100-fache Verbesserung der Leckage von Ventilen
Das Zero-Leak-by-Regelventil verhindert den First-Wafer-Effekt.
Wenn ein Gasleck am MFC-Steuerventil auftritt, führt dies zu einem unerwünschten Druckaufbau am nachgeschalteten pneumatischen Absperrventil, was zur Bildung eines eingeschlossenen Gasvolumens führt.
Wenn eine neue Rezeptursequenz eingeleitet wird, strömt dieses eingeschlossene Gasvolumen in die Prozesskammer und verursacht Ungleichmäßigkeiten und Defekte mit kritischen Abmessungen (CD) auf dem ersten Wafer, was als First-Wafer-Effekt bekannt ist. Verfahrenstechniker vermeiden den First-Wafer-Effekt, indem sie entweder einen Dummy-Wafer einsetzen oder den Gasfluss vor der Bearbeitung der Wafer in die Abluft umleiten.
Ein optionales Zero-Leak-by-Steuerventil mit einer speziellen PCTFE-Dichtfläche sorgt für ein verbessertes Abschalten des Ventils zur Vermeidung des First-Wafer-Effekts:
- <0,005% FS für Bins 42-46
- <0,02% FS für Bins 40-41
Weißbuch
Ein neuer MFC auf Basis eines Differenzdrucksensors für die moderne Halbleiterverarbeitung
Erfahren Sie, wie die Verwendung eines Differenzdrucksensors anstelle von diskreten Drucksensoren in Kombination mit der Anordnung des Regelventils stromabwärts des Laminar-Flow-Elements im neuen P-MFC der Serie GP200 deutliche Vorteile bei der Durchflussmessgenauigkeit und Wiederholbarkeit gegenüber herkömmlichen P-MFCs bietet.
Was macht die GP200-Serie einzigartig im Vergleich zu herkömmlichen P-MFCs?
Erfahren Sie, wie der einzigartige Konstruktionsansatz der GP200-Serie den Einsatz von P-MFCs auf CVD-Prozesse ausweitet.
