Laminare Durchflusselemente (LFEs) sind eine entscheidende Komponente bei der druckbasierten Durchflussmessung, die eine stabile und vorhersehbare Beziehung zwischen Durchfluss und Druckabfall herstellen soll. Durch die Konditionierung der Flüssigkeit in einen laminaren Zustand stellt das LFE sicher, dass der Differenzdruck linear mit dem Durchfluss skaliert, was präzise und wiederholbare Messungen ermöglicht. Dieses kontrollierte Verhalten bildet die Grundlage für eine genaue Durchflussmessung in druckbasierten Massendurchflussreglern.

Übersicht

• Was ist ein Laminar Flow Element?
• Verstehen der Wissenschaft hinter LFE
• Warum sollten Sie sich für druckbasierte Massendurchflussregler entscheiden?

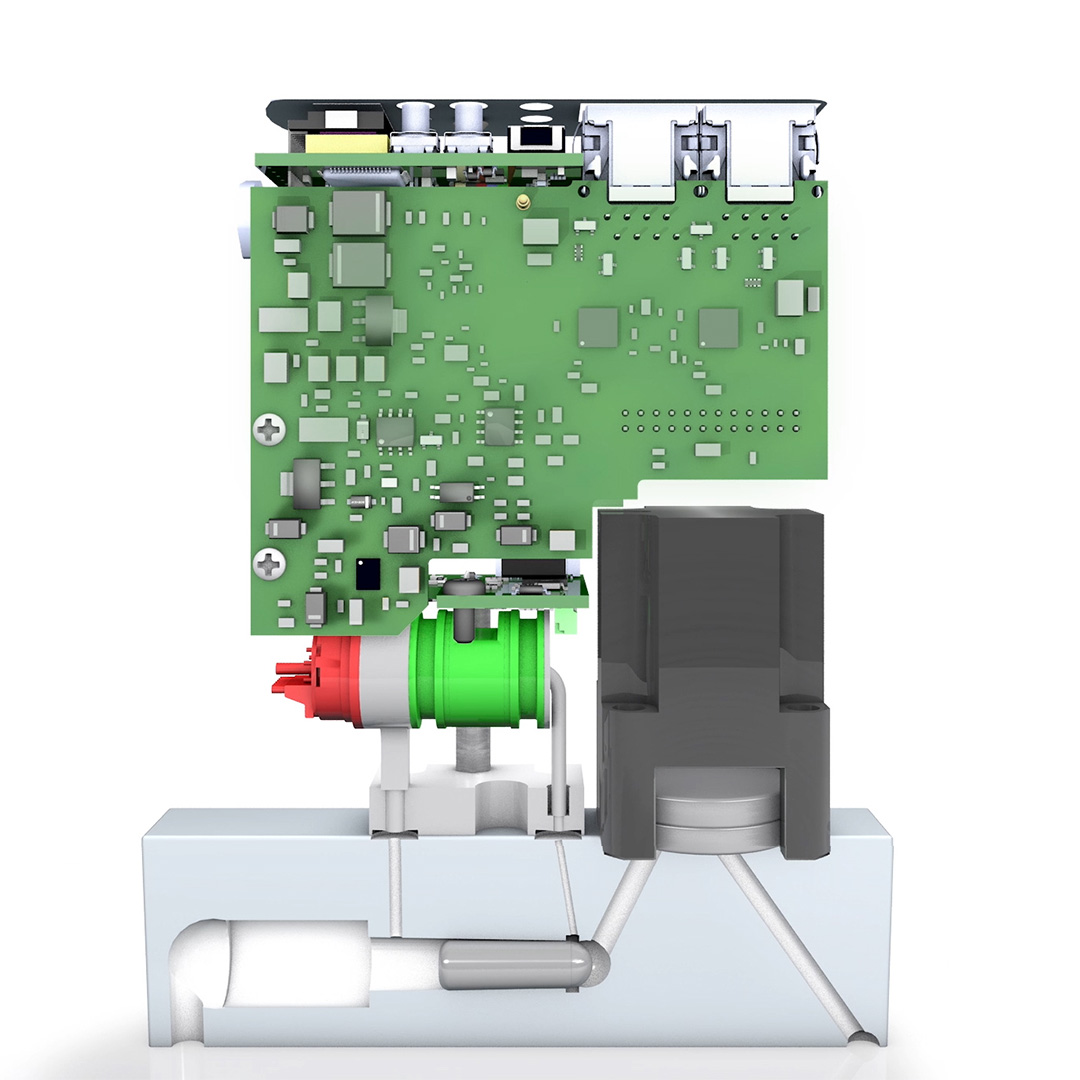

Der Kern eines laminaren Strömungselements (LFE) ist das Prinzip, dass sich eine Flüssigkeit auf höchst vorhersehbare Weise verhält, wenn die Strömung laminar bleibt - das heißt, sie bewegt sich in glatten, parallelen Schichten mit minimaler Vermischung oder Turbulenz. In diesem Zustand dominieren die viskosen Kräfte gegenüber den Trägheitskräften, und die Beziehung zwischen Strömung und Druck ist linear und wohldefiniert.

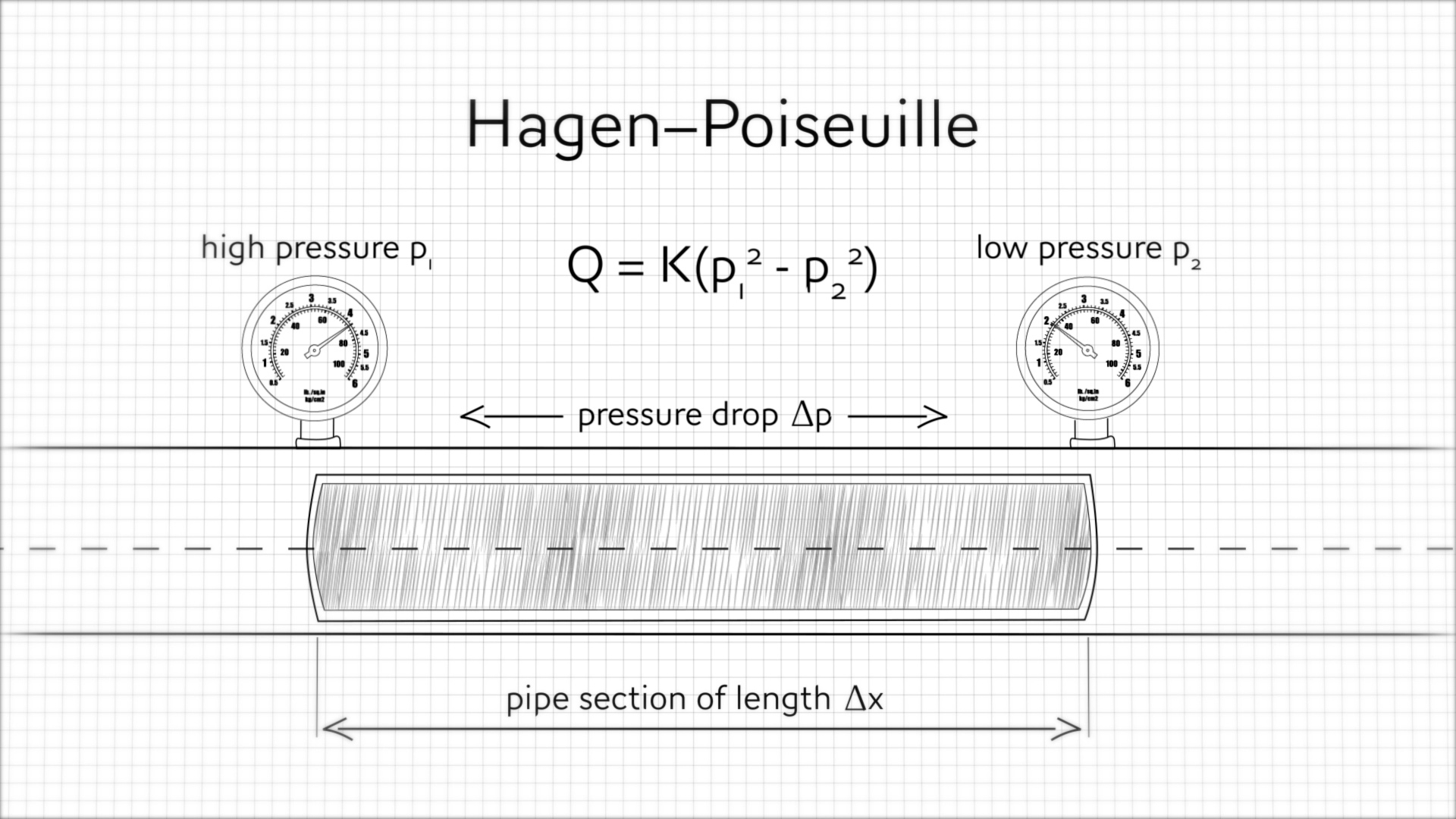

Dieses Verhalten wird durch die Hagen-Poiseuille-Gleichung beschrieben, die zeigt, dass der Druckabfall in einem Kanal direkt proportional zur Strömungsgeschwindigkeit ist, wenn die Bedingungen laminar sind. Durch die Konstruktion des LFE mit genau bemessenen Kapillaren oder Strömungswegen stellt das Gerät sicher, dass die Strömung über einen definierten Betriebsbereich in diesem Bereich bleibt.

Wenn die Flüssigkeit durch das Element fließt, entsteht durch die Reibung zwischen der Flüssigkeit und den Kanalwänden ein Druckabfall. Da die Geometrie des LFE feststeht und streng kontrolliert wird, steigt dieser Druckabfall in direktem Verhältnis zur Durchflussmenge. Durch die Messung des Differenzdrucks über dem Element kann das System den Durchfluss genau bestimmen.

Bei druckbasierten Massendurchflussreglern ermöglicht diese vorhersehbare Beziehung stabile und wiederholbare Messungen. Der LFE wandelt komplexe Flüssigkeitsbewegungen effektiv in ein lineares Signal um und bietet so eine zuverlässige Grundlage für eine präzise Durchflussregelung.

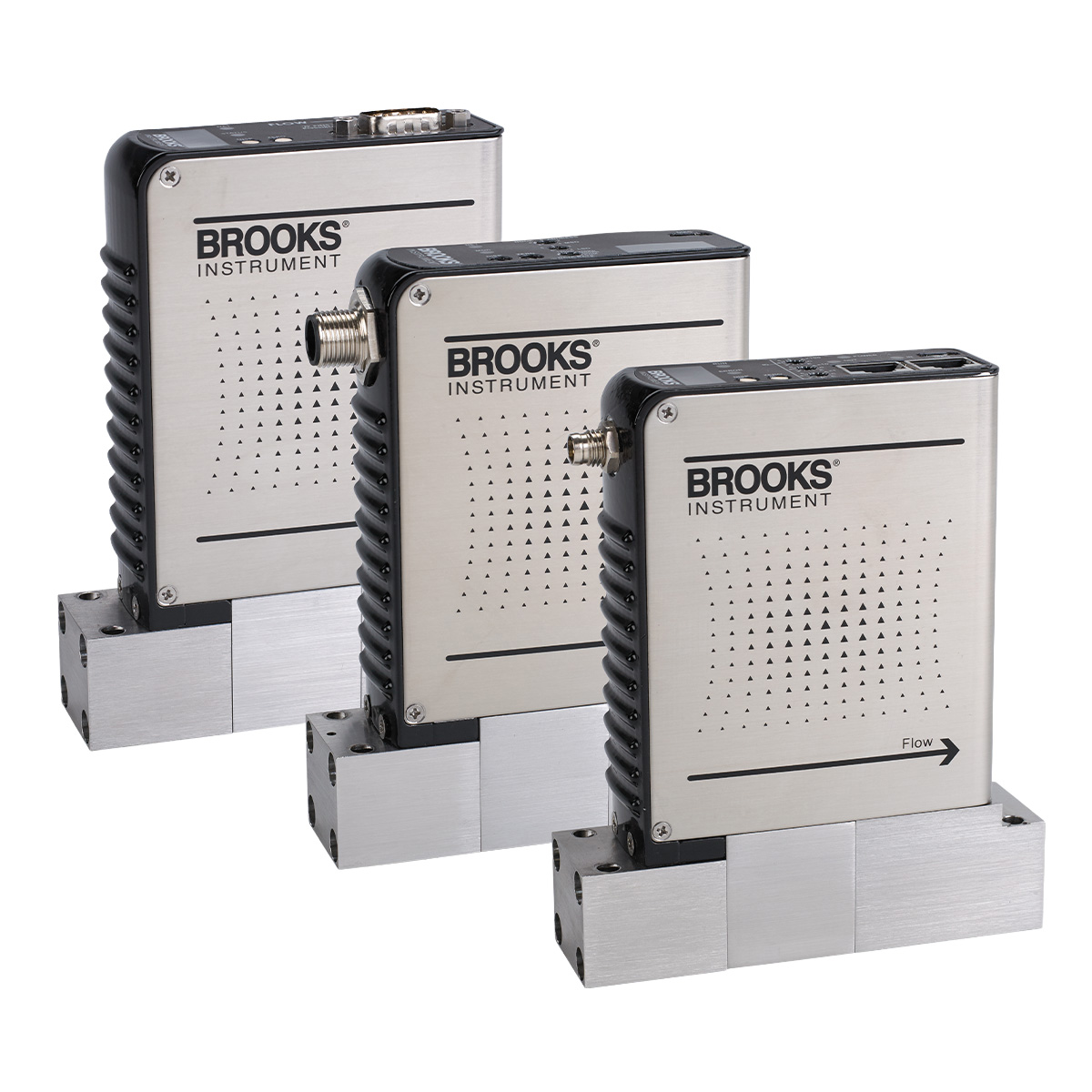

Druckbasierte Massedurchflussregler, die auf der Laminar-Flow-Element (LFE)-Technologie basieren, wie z. B. dermetallgedichtete Massedurchflussregler GP200 von Brooks Instrument , sind eine bewährte Wahl für Anwendungen, die eine stabile, wiederholbare Regelung unter genau definierten Bedingungen erfordern. Durch die Nutzung eines linearen Verhältnisses zwischen Durchfluss und Differenzdruck liefern LFE-basierte Systeme eine äußerst vorhersehbare Leistung ohne Abhängigkeit von thermischen Eigenschaften oder Wärmeübertragungseffekten. Dies macht sie besonders effektiv in reinen, trockenen Gasanwendungen, bei denen die Betriebsbedingungen gleichbleibend und gut charakterisiert sind.

Da die Messung auf dem Druck und nicht auf dem flüssigkeitsabhängigen thermischen Verhalten basiert, bieten LFE-basierte Regler eine schnelle Reaktion und eine hohe Langzeitstabilität. Aufgrund ihres einfachen, robusten Designs eignen sie sich auch gut für Hochdruckumgebungen und Anwendungen, bei denen Langlebigkeit und Zuverlässigkeit entscheidend sind. Bei Prozessen wie der industriellen Gasversorgung und der druckgesteuerten Durchflussregelung bietet dieser Ansatz eine zuverlässige und effiziente Lösung für die Einhaltung präziser Durchflusssollwerte.
