モデル 3750C

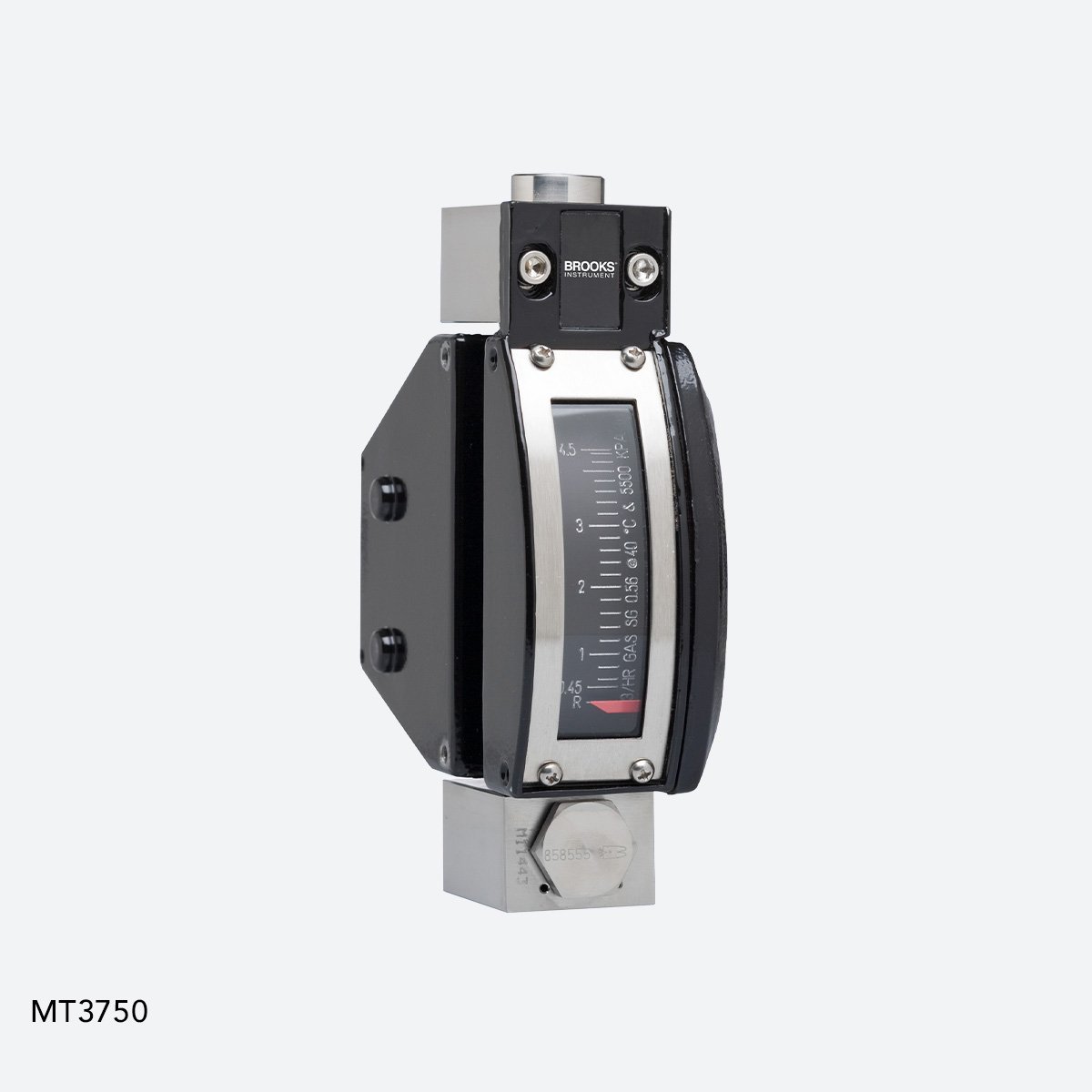

MT3750 金属管流量計
正確な小流量測定、厳しい環境でも長期的な安定性能を提供
高圧、高温、または危険なプロセス設定においても、信頼性、耐久性の高い流量測定が必要な場合、 ブルックスインスツルメントのMT3750金属管面積流量計が解決します。
頑丈なスチール製のMT3750シリーズVA流量計は、コンパクトな設計、さまざまなネジとフランジ接続を備え、既存の工場への取り付けや組み込みが簡単に行えるだけでなく、ガラス管流量計のコスト効率の高い代替品としても有効です。防爆規格に適合し、オプションのトランスミッタまたは誘導アラームを搭載。高度な流量測定やプロセスデータ取得操作にも使用できます。
特長
- 小流量レンジ： 最大100 I/hまたは26 gph
- 定格高圧・高温
- プロセスフランジ接続でもコンパクトなサイズ
- さまざまなネジ接続またはフランジ接続
- 大きく、読みやすい表示板
- 外部電源が必要なし
- ニードルバルブ、流量コントローラ、アラームなどのオプションアクセサリ
- 4-20mA 流量信号トランスミッタ、またはリードスイッチアラーム信号、大/小流量状態を通知する誘導アラームと合わせて使用可能
メリット
- 高圧など危険な流体を使用する小流量アプリケーションでも繰り返し性の高い精度を実現
- 狭小なスペース、危険な環境、リモートエリアにも容易に組み込めるステンレス構造とコンパクトサイズ
- 幅広い液体とガスに対応
- 複数の接続タイプに対応し、工場やプロセス内の複数の場所で使用可能
- オプションのアラーム、トランスミッタ、リミットスイッチコントローラにより、さまざまなレベルの測定と制御に対応
- ガラス管流量計の代替品として有効（Sho-Rateシリーズ1350と同形状）
| 使用媒体 | Liquid, Gas |
|---|---|
| 流量測定原理 | Variable Area (VA) |
| 流量範囲 | Water: 26 gph / 100 l/h, 110 scfh / 3.1 m3n/hr |
| 精度範囲 | ±5% FS* / Class 4 VDI / VDE (*QuickShip), ±3% FS / Class 2.5 VDI / VDE |
| 測定／制御 | Measure Only (Meter) |
| 再現性 | Less than 1% FS |
| 動作温度 | -50°C - 204°C* |
| 最大圧力 | 4000 psi |
| 保護等級 | IP65, IP66, IP67, Nema 4x |
| 最大流量 | 52 slpm |
| 最大流量 | 100 l/hr |
| 最大使用圧力 | 276 bar |
| 最高温度 | 204 celsius |
| 防爆認証 | Class 1 Div 1, Class 1 Div 2, Zone 2, Zone 1 |
| 精度（フルスケール） | ±5% FS, ±3% FS |
| 接続性 | Analog (4–20 mA) |
Use the following guide (model code information from data sheet) to translate the CAD configurations available below. If you need assistance or can’t find what you’re looking for, please contact Applications Engineering or your local Brooks Instrument representative.
Example: 3750C - ABCDEF - 1 - A - A - A - 0
| Meter Series | Construction/Seals | Connection Size & Type | Valve Configuration | Electrical Output | Accy | Accy Group 2 |
| 3750C | A - Std Design; Viton® O-rings B - Std Design; Teflon® O-rings C - Std Design; Buna O-rings D - Std Design; Kalrez® O-rings E - Std Design; EPM O-rings F - Std Design; Teflon® in Meter and Kalrez® in Valve G - All Welded/High Pressure; No Elastomer - No Valve Cavity |
1- 1/4" NPT (F) - Integral 2 - 1/4" Tube Compression - With Adapter 3 - 6 mm Tube Compression - With Adapter |
A - No Valve (Standard Fitting w/Plug) B - Low Flow Valve on Inlet - Typical for Sizes 0, 1, 2 C - Medium Flow Valve on Inlet - Typical for Sizes 3 & 4 D - High Flow Valve on Inlet - Typical for Sizes 5 & 6 E - No Valve Cavity - All Welded/High Pressure Only V - Mounted to 316L SS 8902 Flow Controller with Viton® Diaphragm |
A - None B - Reed Switch Alarm, Meter Mounted E - Single Inductive Alarm w/M20 x 1.5 Electrical Connection F - Single Inductive Alarm w/ 1/2" NPT (F) Electrical Connection G - Double Inductive Alarm w/M20 x 1.5 Electrical Connection H - Double Inductive Alarm w/ 1/2" NPT (F) Electrical Connection J - Mat Transmitter w/M20 x 1.5 Electrical Connection K - Mat Transmitter w/ 1/2" NPT (F) Electrical Connection |
A - None | 0 - None |
