NRS™ Regelventile
Durchflussregelventile für Gase und Flüssigkeiten mit geringem Durchfluss

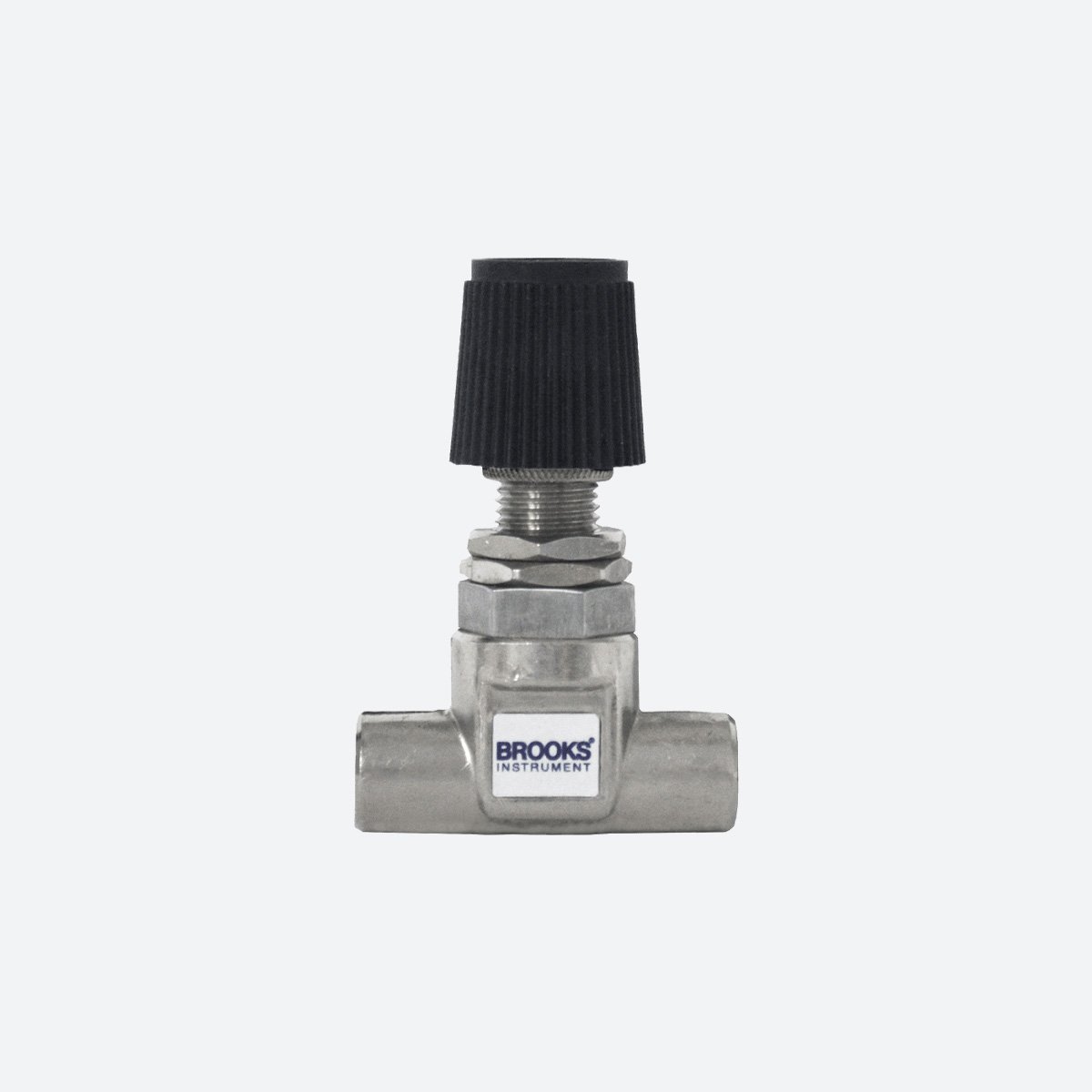

Die Brooks® NRS™ (Non-Rising Stem)-Regelventile wurden speziell für Anwendungen mit extrem niedrigen Gas- und Flüssigkeitsdurchflüssen entwickelt. Modelle in gerader Ausführung und mit 90°-Winkelanschluss aus Edelstahl sind erhältlich. Sie verfügen über eine Verstellmöglichkeit für eine gleitende, konische Nadel, die ein Festklemmen durch Fremdpartikel im Medium verhindert. Diese Ventile eignen sich besonders für präzise Regelaufgaben und zeichnen sich durch ein hohes Verhältnis von Umdrehungen zu Hub aus. Der Durchfluss ist bei jeder gegebenen Spindelposition konstant.
Sechs Nadeln mit unterschiedlichen Konuswinkeln bieten eine große Auswahl an Durchflussbereichen. Nadeln und Düsen können gewechselt werden, ohne das Ventilgehäuse aus der Leitung auszubauen (es werden zwei verschiedene Düsen verwendet: eine für die Nadelgrößen 1–3, eine andere für die Größen 4–6).
Merkmale
- Gleichmäßiger, nicht umkehrbarer Durchfluss
- Konstanter Durchfluss in jeder Spindelposition
- Fünfzehn Umdrehungen von vollständig geöffnet bis vollständig geschlossen sorgen für ein hohes Übersetzungsverhältnis und exzellente Auflösung
- Sechs austauschbare Nadelkegel, die die Fördermenge jeweils um etwa den Faktor drei erhöhen
- O-Ring-Dichtung kann durch Überdrehen nicht beschädigt werden
- Montagemuttern für die Schalttafel sind serienmäßig enthalten
- 1/8"-NPT-Anschlüsse sind in das Gehäuse integriert
Zur Verwendung mit
- Massenflussmessgeräte
- Durchflussmessgeräte mit variablem Querschnitt
| Durchflussbereich | See Capacities & Pressure Drops Table in Data Sheet |
|---|---|
| Maximaler Druck | 1000 psi |
| Maximale Temperatur | 120 celsius |
