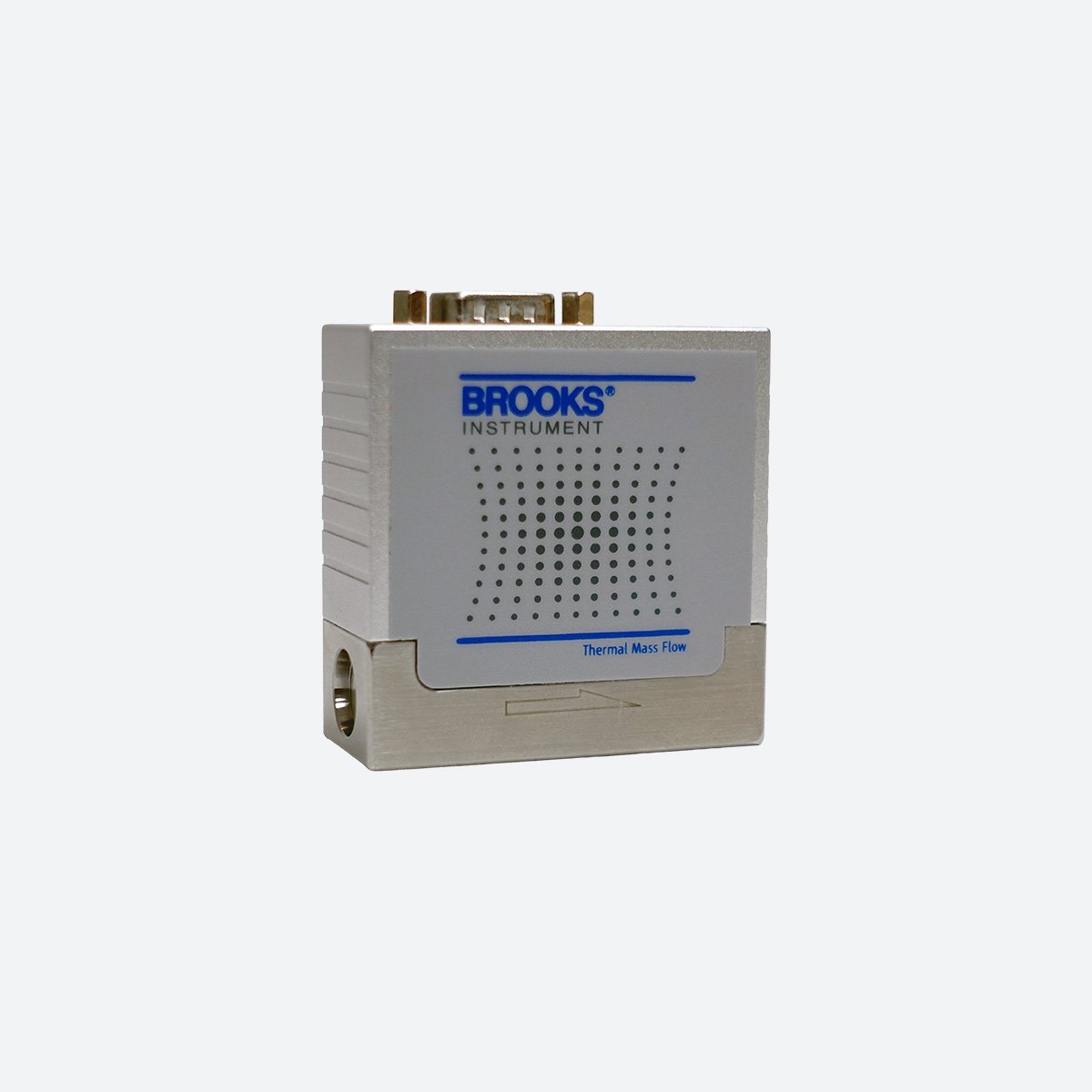

GC-Massendurchflussregler
Superkompakte Gasdurchflussregelung für Tisch- und Laborsysteme
Die GC-Serie bietet eine präzise, stabile Gasdurchflussregelung in einem ultrakompakten Format von 20 × 40 × 60 mm. Entwickelt für nicht-GMP-konforme Tisch-Biotech- und Laborsysteme sowie kostensensitive OEM-Plattformen, kombiniert die GC-Serie wertorientierte MEMS-Technologie mit praxisgerechter Performance und In-situ-Kalibrierfähigkeit.
Merkmale und Vorteile
-
In-situ-Überprüfung und Neukalibrierung mit BCAT-Software: Minimieren Sie Ihren Ersatzteilbestand. Reduzieren Sie Ausfallzeiten. Halten Sie Ihre Systeme gemäß Ihrem Zeitplan in Betrieb.
-
Großer Regelbereich, 100:1-Turndown-Verhältnis über den gesamten Messbereich: Decken Sie mit einem einzigen Gerät mehr Betriebsbedingungen ab. Vereinfachen Sie das Design und reduzieren Sie die Anzahl der SKUs.
-
Stabile, wiederholbare Leistung, 1,5 % S.P. ±0,5 % F.S. Genauigkeit ±0,25 % Wiederholbarkeit: Zuverlässige Durchflussregelung für Labor- und Pilotanwendungen ohne hohe Plattformkosten.
-
Hervorragende Ventilabschaltung, Leckage < 0,005 sccm: Verbessern Sie die Prozessintegrität und reduzieren Sie unerwünschte Gasströme im geschlossenen Zustand.
-
Einfache Integration, Analog-I/O + Modbus RTU (RS-485): Lässt sich ohne zusätzlichen Aufwand in neue oder bestehende Steuerungssysteme integrieren.
-
Zertifiziert für sichere Bereiche und weltweit konform: Unterstützt den weltweiten Einsatz und die Einhaltung gesetzlicher Vorschriften für Labor- und OEM-Systeme.
Anwendungen
-
Tisch-Bioreaktoren
-
Fermentationssysteme im Labormaßstab
-
Medienaufbereitungssysteme
-
Analysegeräte
-
Medizinische und respiratorische Analysegeräte
-
Kostensensible OEM-Plattformen
| Medientyp | Gas |
|---|---|
| Durchflussmessprinzip | Thermal (TMF) |
| Durchflussbereich | 210 - 5000 sccm |
| Genauigkeitsbereich | 1.5% of S.P. ±0.5% of F.S. |
| Wiederholgenauigkeit | ±0.25% S.P |
| Maximaler Druck | 150 psi |
| Betriebstemperatur | 0 - 50°C |
| Dichtungsoption | Elastomer |
| Messen/Steuern | Measure & Control (Controller) |
| Maximaler Durchfluss | 5000 sccm |
| Maximale Temperatur | 50 celsius |
| Konnektivität | RS485, Analog (0–5 V), Analog (0–10 V), Analog (0–20 mA), Analog (4–20 mA) |
Use the following guide (model code information from data sheet) to translate the CAD configurations available below. If you need assistance or can’t find what you’re looking for, please contact Applications Engineering or your local Brooks Instrument representative.
Example: GC50-1H
| Series |
Mechanical Connection |
| GC | 1A - No Fitting |
| GC | 1B - 1/4” Tube Compression |
| GC | 1E - 1/4” VCR |
| GC | 1H - 6mm Tube Compression |
